維捷，奧格斯堡旁的弗里德貝格，2018年10月 – 它有四米高，以復雜的幾何結構引起了轟動：吊索球是一件獨特的藝術品，自2018年6月以來一直裝飾著弗里德貝格（巴伐利亞州）的一個環形交叉路口。作為工業3D打印系統的制造商和運營商，維捷用它的VX4000生產鋁制工藝品的模具。
吊索球的尺寸達到了3.2 x 3.5 x 4米，大得令人驚嘆。它由8個三重結、6個四重結和24個連接臂組成，它們以高度復雜的形態交織在一起，構成一個無窮無盡的環。該設計是由Bathsheba設計的，這位來自美國的設計師善于用CAD軟件設計自己的現代藝術作品。弗里德貝格地區的行政長官Klaus Metzger博士于2018年6月為吊索球揭幕。“這是此地區最漂亮的環形交叉路口。”Metzger對奧格斯堡《德國日?qǐng)?bào)》贊嘆道。
一件令人印象深刻的鋁砂鑄造藝術品
吊索球的生產主要分為三個基本的生產步驟。首先，為進行3D打印，準備來自藝術家的CAD數據。將數字化凸模型縮放到所需的尺寸，然后將其分解成單個部件，并轉換成適合砂模鑄造的凹模模具。
在全球最大的工業3D打印系統中進行打印
第二步包括用于頂盒和底盒以及鑄芯進行的3D打印。在打印方面，該系統采用標準鑄造砂用于鋁金屬鑄件。維捷的專家將完成的CAD數據傳輸?shù)絍X4000，這是世界上最大的用于砂打印的3D打印系統。其綜合建筑空間為4 x 2 x 1米。除了幾個較小的打印系統外，維捷公司在其位于弗里德貝格的服務中心運營著其中三個高性能系統。該服務中心每月可打印400噸制品。
在打印過程中，鋪砂器將一層300μm的石英砂精確地鋪在構建平臺（作業箱）上。隨后，配備了25,000多個噴嘴的高性能打印頭開始作業。無論在哪里生產模具，砂都是用呋喃樹脂粘合。這種技術被稱為“呋喃直接粘合”（FDB）。然后下一層砂被鋪上，打印過程重新開始。一層一層，共形成114個組件用于頂盒和底盒以及鑄芯。打印一份完整的作業大約需要58小時。然后，員工清除未打印到的砂子，并清潔負片模具，為金屬鑄造做準備。這件令人印象深刻的藝術品總共需要8個VX4000作業箱。
藝術鑄造廠鑄造鋁部件
第三步是將模具發送到烏爾姆附近的位于埃爾興根的科林格鑄造股份有限公司。作為一家有色金屬鑄造廠，科林格是大型鋁鑄件領域的專家。該鑄造廠的產品包括精心制作的藝術雕塑、圣器、配件、戶外噴泉和高質量的技術原型。
傳統工藝和技術自動化工藝（如3D砂?。┒加糜跒楦咭蟮目蛻籼峁﹤€(gè)性化和多功能的解決方案。鑄造物品的大小實際上沒有限制。
在打印出的模具上涂上陶瓷液體并組裝好各個部件后，科林格使用重力鑄造用226合金（AlSi9Cu3）的鋁鑄造吊索球?？屏指竦膶＜覀兺ㄟ^(guò)嵌入打印芯，節省了材料，實現了只有8毫米的壁厚。凝固后，科林格從原鑄件中取出模具材料，清洗干凈，然后焊接各個三重結、四重結和連接器，形成最終的完整物體。為了賦予這件藝術品壯麗的外觀，科林格在吊索球的表面堆滿了玻璃珠裝飾。其結果是令人印象深刻的吊索球：經濟的材料且重量只有965公斤。
在環狀交叉路口用起重機

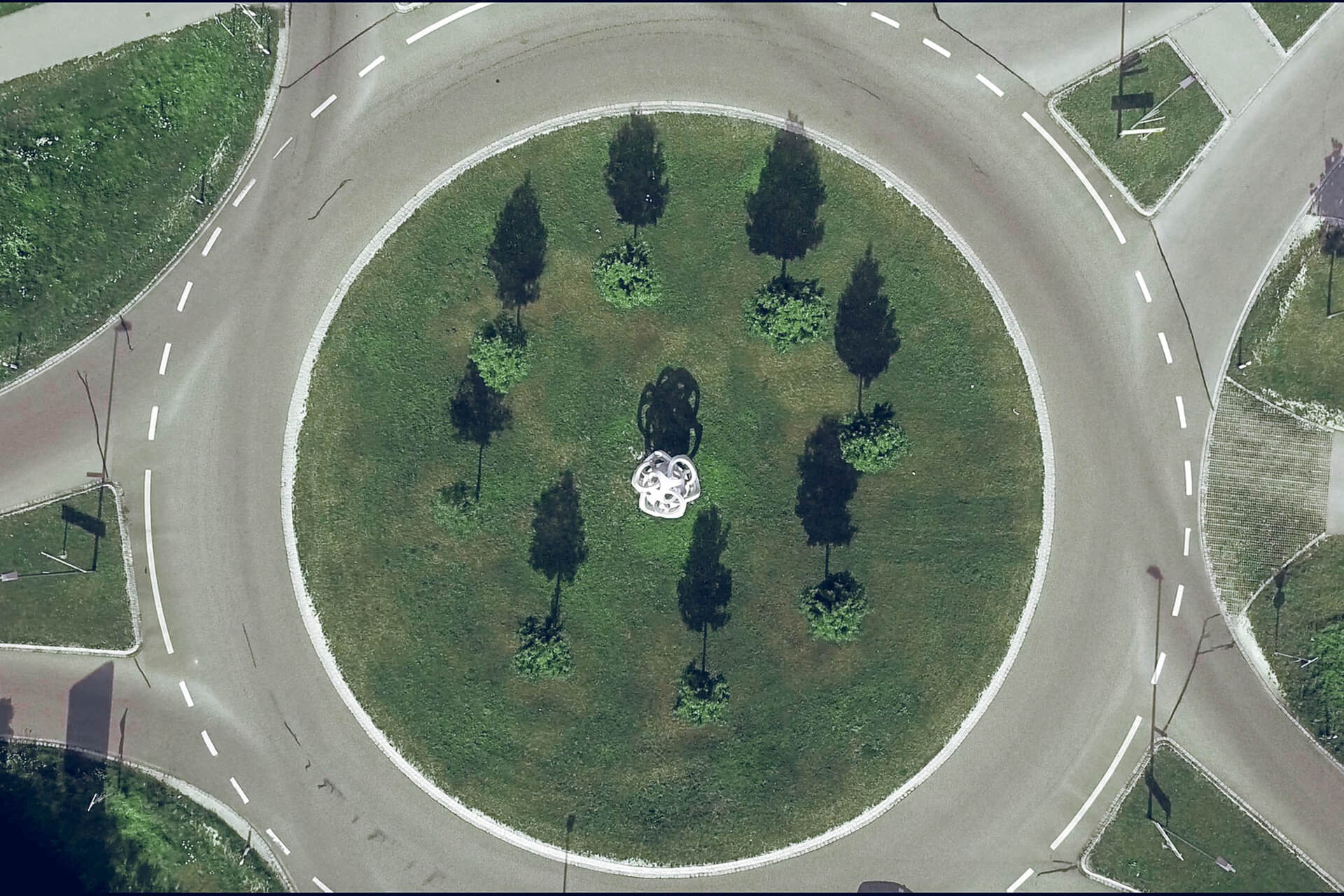

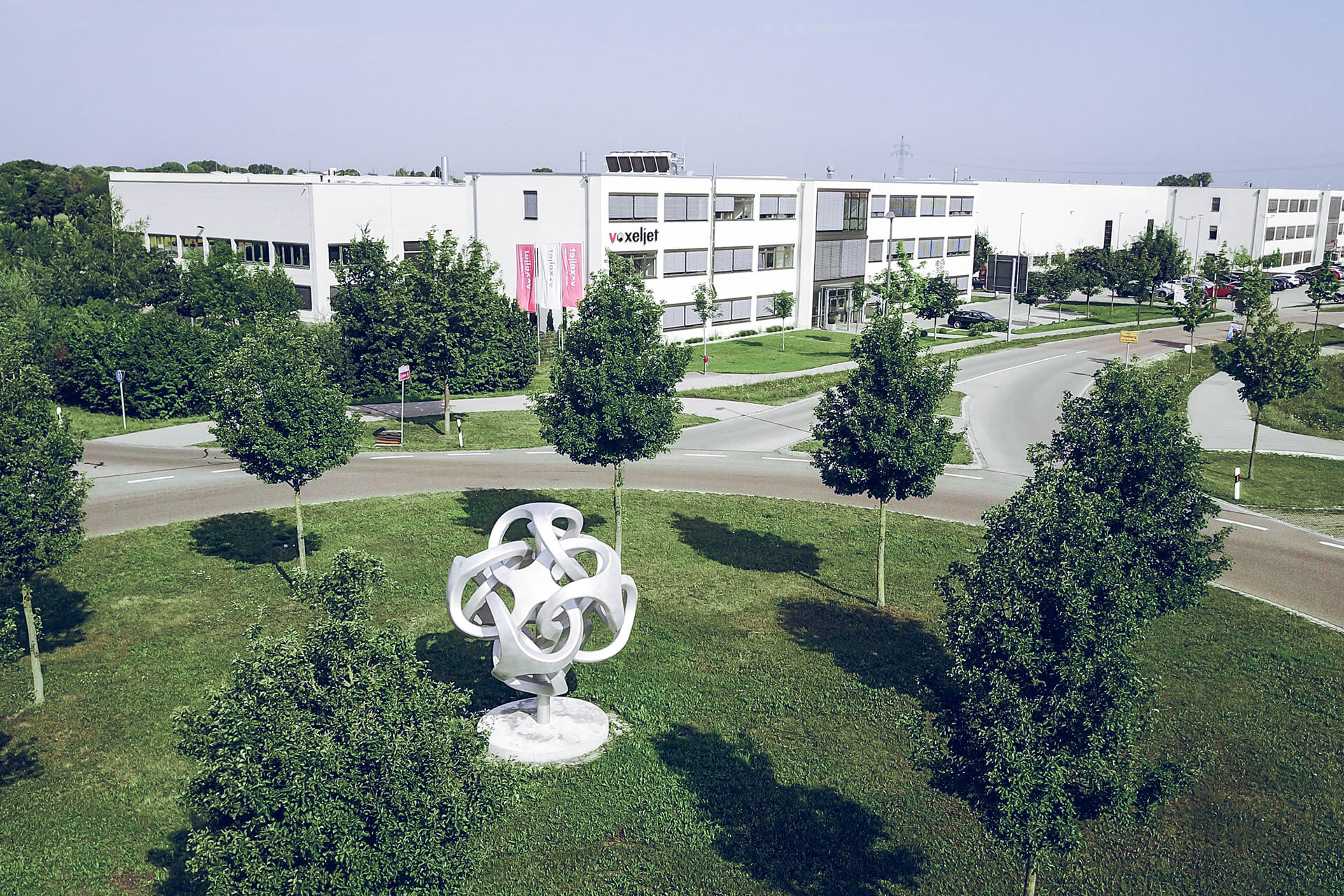

在現場，工人們用起重機將吊索球安裝在用作靜態支撐的不銹鋼管上。這是3D打印所能達到的規模和復雜性的一個獨一無二的證明。
重要的是，3D打印的砂模，尤其是這種尺寸的砂模，尺寸穩定且非常精確。只有這樣，鑄造廠才能假設零件在凝固后能夠以最高的幾何精度投入鑄造。有了VX4000和FDB工藝，我們手頭就有了一項可以生產出最高精度鑄模的技術。所有114個部件都具有理想的尺寸精度，因此無需進行后處理就可以直接將鑄件焊接在一起。
Alexander Kudernatsch, 司的服務副總裁維捷
交錯排列：8個三重結，6個四重結和24個連接器
吊索球引人注目令人印象深刻。這不僅是因?yàn)樗某叽琮嫶螅乙驗樗?dú)特而有趣的形狀，這是用任何其它技術都無法如此精確地制造出來的?！斑@是一件從遠處看都能令人驚嘆的藝術品，”3D打印專家Kudernatsch坦言，他很高興自己選擇了藝術家Bathsheba的優秀設計。而藝術家Bathsheba在她的網站上寫道：
我想要的幾何圖形不具有延展性，大多數制造工藝對我來說效果欠佳。這就是我開始進行3D打印的原因。
Bathsheba, 藝術家
科林格藝術鑄造廠：傳統、藝術與技術
隨著時代的進步，由于認識到技術在工作和生活環境中發揮著越來越重要的作用，科林格鑄造廠調整了其作為藝術鑄造廠的戰略定位，以適應最新的要求和趨勢。憑借其不斷的發展和相關經驗的累積，科林格在精密鑄造技術方面擁有較高的能力和專業知識，目前為德國和國外的知名公司提供原型制作和小系列產品生產。
