3D打印及其在賽車中的應用
來自增材制造砂模的復合模板
拜羅伊特大學的Elefant賽車隊證明了3D打印機的砂模不僅可以作為金屬鑄造模具使用，也非常適合作為層壓模板。在那里，學生們根據voxeljet 3D打印的沙模，為他們目前的賽車建造新的座椅。用印刷的砂模作為正模進行層壓的想法，既簡單又巧妙。
陽模使我們有機會在層壓前試裝新座椅，并在必要時進行調整。砂模是完美的，因?yàn)樗梢苑浅Ｈ菀椎赝ㄟ^(guò)打磨和填充來進行加工。然而，目前來自voxeljet 3D打印機的模具馬上就完全適合。
Artur Horn，Elefant車隊的領隊
該座椅在voxeljet的3D打印服務中心被分成幾個獨立的部分，完全按照設計模板打印出來，然后進行組裝。voxeljet建議在覆膜前對沙模進行填充和打磨，然后涂上脫模層，特別是在要多次使用的情況下。下一步是層壓，這涉及到將碳纖維墊放在打印的形式上，并用環氧樹脂覆蓋它們。這個過程必須重復進行，直到達到理想的材料厚度。最后，座椅被真空包裝在一個塑料袋中，并在室溫下固化。

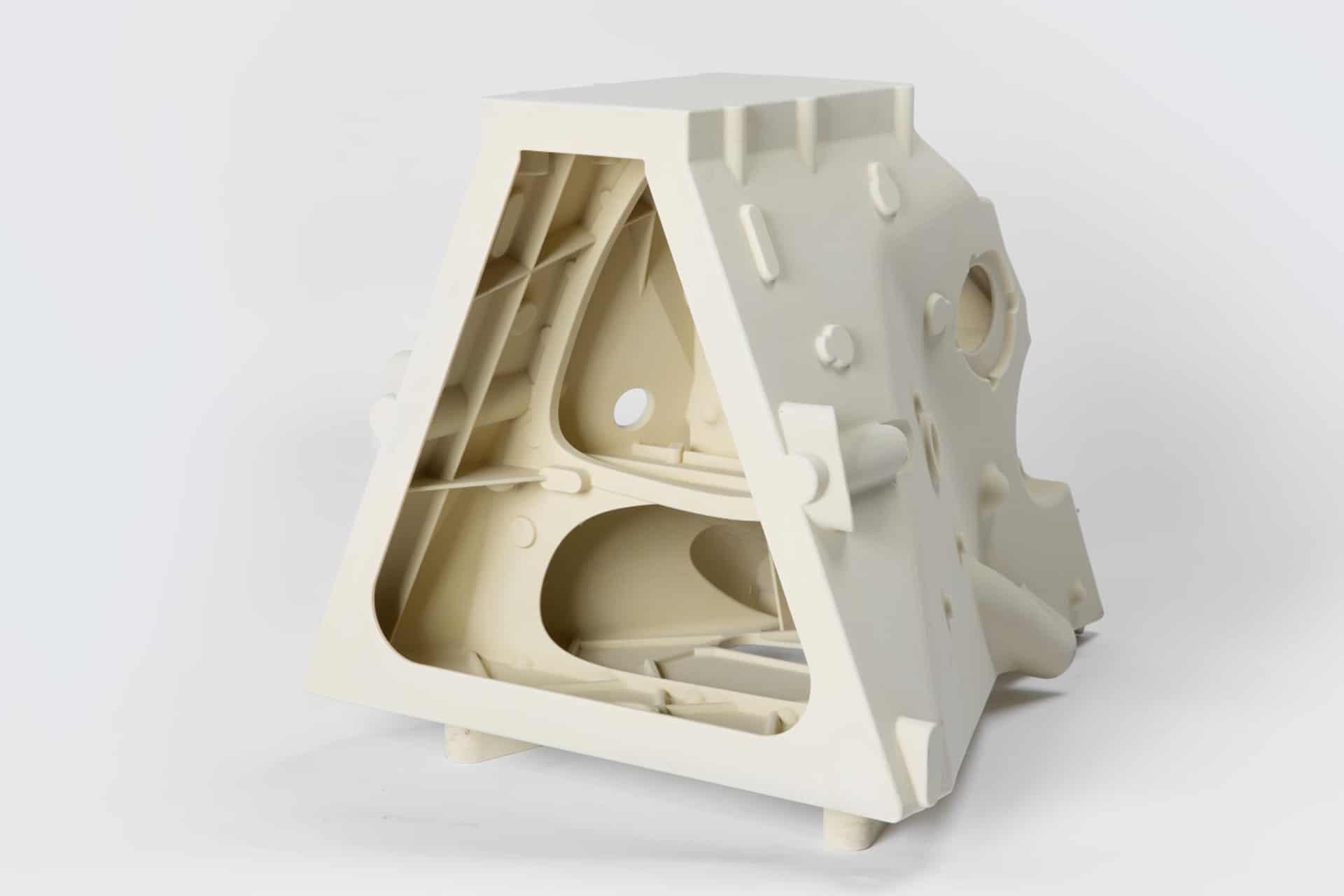

用于一級方程式賽車的3D打印變速箱外殼
發展仍在繼續! – “誰停止做得更好，誰就停止做得好”。羅恩-丹尼斯的這句話伴隨著我們的每一天，在我們的承諾下，我們很高興能在追求完美的過程中陪伴您幾十年。齒輪箱只能在熔模鑄造中借助增材制造來生產，因?yàn)橛霉ぞ呱a(chǎn)太昂貴了。
用呋喃樹脂粘合劑3D打印的鎂質輪架砂模
弗賴貝格隊在賽季末的世界排名中，在超過475支隊伍中取得了第14名的成績，輕量級部件功不可沒。學生們目前正在研究新的 “RT06 “賽車。與目前汽車工業的發展類似，處理輕質結構和能源效率的主題，RT06也關注減重，包括新開發的更輕的輪架，以及用鎂材料制成的重量?jī)?yōu)化的轉向器外殼。這兩個底盤部件都與剛度有關，因?yàn)楦哕壍篮屯鈨A角穩定性是賽車良好控制性的基礎。對新設計的唯一限制是最小壁厚為三毫米，這是鑄造廠為較大的鎂制部件規定的。
一旦有了新開發的底盤部件所需的模具和型芯的CAD模型，Voxeljet服務中心就開始了模具生產工作。在現代工業3D打印機上，模具是在幾天內用呋喃樹脂粘合的模塑材料制成的，由于其粘合劑含量低，因此氣體發展低，非常適合于鎂熔體。一共有四套轉向器外殼的模具和八套輪架的模具是完全按照CAD數據集打印的，質量精確。
Simulation der 3D-Gussform
Simulation der 3D-Gussform
CAD-Datei des Radtr?gers
3D gedruckte Sandgussform
Gussteil aus dem 3D-Drucker
與前代車輛相比，新的輪架大約輕了10%，轉向器外殼甚至輕了50%，兩個部件的剛性都增加了20%。這意味著新的RT06賽車可以在新賽季開始時輕裝上陣，具有競爭力。
